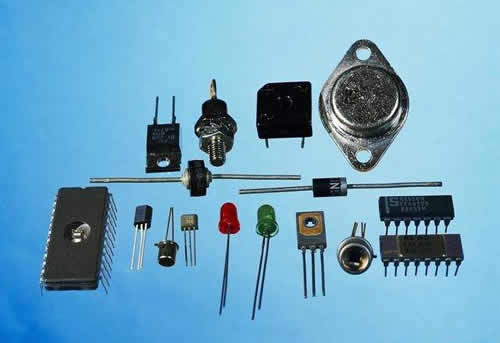

电子元器件基础知识 分类与认知

电子元器件是电子电路的基础组成单元，是学习电子技术的起点。无论是维修、设计还是创新，掌握元器件的分类与识别方法都至关重要。本文将从概念、分类、识别与检测、选型等方面，系统介绍电子元器件的基础知识。

一、电子元器件的概念

电子元器件是用来构建电子电路、实现特定电气功能的独立部件，如电阻、电容、二极管、集成电路等。它们通常具有两个或多个引脚，可以焊接在电路板上或通过插座连接。电子元器件是电子设备的最小功能单元，其性能直接影响整个电路的稳定性与可靠性。

二、电子元器件的分类

1. 按功能分类

（1）被动元器件（无源器件）

这类器件不需要外部电源即可工作，不具备放大或开关功能，但能对信号进行传输、分配、消耗或存储能量。常见的有：

• 电阻器：阻碍电流流动，用于限流、分压、偏置等。
• 电容器：储存电荷，用于滤波、耦合、旁路、储能等。
• 电感器：储存磁能，用于滤波、振荡、延迟等。
• 变压器：变换交流电压、电流和阻抗。
• 连接器：连接电路或设备，实现电气导通。

（2）主动元器件（有源器件）

这类器件需要外部电源才能工作，具有放大、开关或能量控制功能。常见的有：

• 二极管：单向导电，用于整流、检波、稳压等。
• 三极管（晶体管）：电流放大、开关作用。
• 场效应管（FET）：电压控制器件，用于放大和开关。
• 晶闸管：可控整流、开关。
• 集成电路（IC）：将多个元件集成在芯片上，实现复杂功能。
• 光电器件：如LED、光电二极管、光耦等，实现光电转换。

1. 按结构分类

（1）分立元器件：单个独立的元件，如单个电阻、电容、二极管等。
（2）集成元器件：将多个元件集成在一块半导体基片上，如集成电路。

1. 按封装分类

（1）通孔元件：引脚可穿过电路板焊接，如传统电阻、电容。
（2）表面贴装元件（SMD）：直接贴装在电路板表面，体积小，适合自动化生产。

1. 按用途分类

（1）通用元件：适用于一般电路，如普通电阻、电容。
（2）专用元件：用于特定场合，如高频电容、功率电阻、精密电阻等。

三、常见电子元器件介绍

1. 电阻器

• 作用：限流、分压、偏置、匹配等。
• 单位：欧姆（Ω）。
• 分类：固定电阻、可变电阻（电位器）、敏感电阻（热敏、光敏、压敏）。
• 识别：色环电阻读取阻值和误差。

1. 电容器

• 作用：储存电荷，滤波、耦合、旁路、去耦、储能。
• 单位：法拉（F），常用微法（μF）、纳法（nF）、皮法（pF）。
• 分类：瓷片电容、电解电容、钽电容、薄膜电容等。
• 识别：数值标注法，如103表示10×10^3 pF=0.01μF。

1. 电感器

• 作用：储存磁能，滤波、振荡、扼流。
• 单位：亨利（H），常用毫亨（mH）、微亨（μH）。
• 分类：空心电感、磁芯电感、色环电感等。

1. 二极管

• 作用：单向导电，整流、检波、稳压、开关。
• 分类：整流二极管、稳压二极管、发光二极管（LED）、光电二极管、肖特基二极管。
• 识别：有极性，一般有色环端为阴极。

1. 三极管

• 作用：电流放大、开关。
• 分类：NPN、PNP；按功率分小功率、中功率、大功率；按频率分低频、高频。
• 识别：引脚排列通常为E、B、C，需查阅手册。

1. 场效应管（FET）

• 作用：电压控制，放大、开关。
• 分类：结型（JFET）、绝缘栅型（MOSFET）。
• 识别：G、D、S引脚，注意防静电。

1. 集成电路（IC）

• 作用：实现复杂电路功能，如放大、运算、存储、控制。
• 分类：模拟IC、数字IC、混合IC；按封装分DIP、SOP、BGA等。
• 识别：型号标注，注意引脚顺序（逆时针）。

四、电子元器件的识别与检测

1. 外观识别：查看外形、引脚数、封装形式、型号标注。
2. 万用表检测：

• 电阻：测量阻值，判断开路/短路。
• 电容：测充放电，判断短路/开路/容量。
• 二极管：测正反向电阻，判断好坏与极性。
• 三极管：测PN结，判断类型与引脚。

1. 专用仪器：如LCR表、晶体管测试仪、示波器等。

五、电子元器件的选型与使用注意事项

1. 参数匹配：电压、电流、功率、频率、精度等需满足电路要求。
2. 环境适应性：温度、湿度、振动等影响可靠性。
3. 封装与尺寸：与PCB设计兼容。
4. 品牌与质量：优选可靠品牌，避免劣质元件。
5. 静电防护：MOS器件对静电敏感，需注意防护。
6. 焊接工艺：温度、时间、焊接方式影响元件性能。

六、

电子元器件种类繁多，分类方式多样。初学者应从被动元件和基本半导体器件入手，逐步掌握识别、检测与选型方法。实践中多动手、多查阅资料，才能深入理解元器件特性，为电路设计与维修打下坚实基础。
